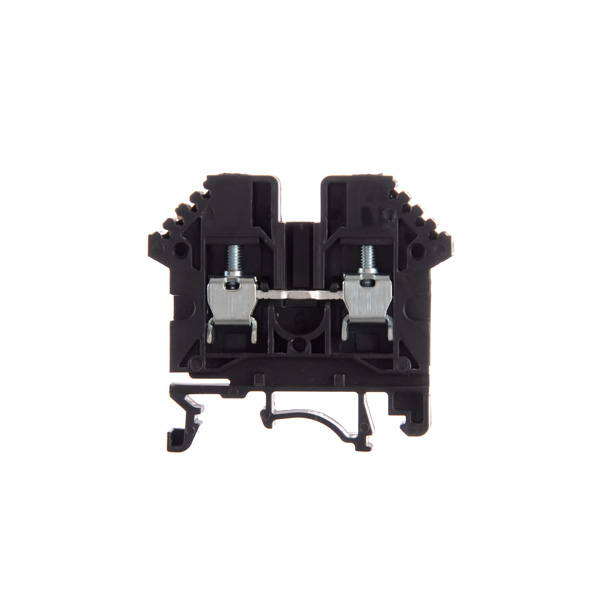

Descripción

Características Generales

Dimensiones

• Largo: 50 mm
• Alto: 48 mm
• Espesor: 6,2 mm

Material elemento de apriete: acero con tratamiento de cincado, pasivado cromatizado trivalente

Material elemento conductor: cobre estañado

Material del cuerpo aislante: poliamida 6.6

Color: negro

Especificaciones Técnicas

Tipo de conexión: tornillo

Tipo de anclaje: Riel DIN simétrico NS-35

Sección de conductor flexible: 4 mm²

Sección conductor rígido: 6 mm²

Tensión nominal: 800 VCA

Corriente nominal: 32 A

Torque: 0,5 Nxm

Longitud del cable a pelar: 12 mm

En conformidad con: IEC 60947-7-1

Condiciones de temperatura:

• Temperatura de montaje:                                            -5ºC    +40ºC
• Temperatura permanente de trabajo:                       -25ºC +110ºC (con ΔT incluido)
• Temperatura de actuación:                                         -5ºC    +60ºC (para aparatos seccionadores)
• Temperatura de transporte y almacenamiento:     -25ºC    +55ºC

Condiciones de Humedad relativa ambiente (Hr):

• Menor a 50% de Hr a 40ºC
• De 51% hasta 90% de Hr a 20ºC

Altitud máxima: 2000 mts sobre el nivel del mar.

Accesorios

Tapa: D-BPN-2,5/10-NG

Separador: espesor 2 mm, amarillo, SE1; – espesor 1 mm, amarillo, SE1-D; – espesor 1 mm, gris, SE1-D-GR

Puente fijo: JSSB-10-06/BPN

Puente seccionable: SB-02-06/BPN

Unión de puentes: U-JBBS-06/BPN

Toma de prueba hembra: PSB3/10/4

Punta de prueba: MPS

Numerador: Serie IBC, IB

Extremo: EKN1

Destornillador: DES-04
