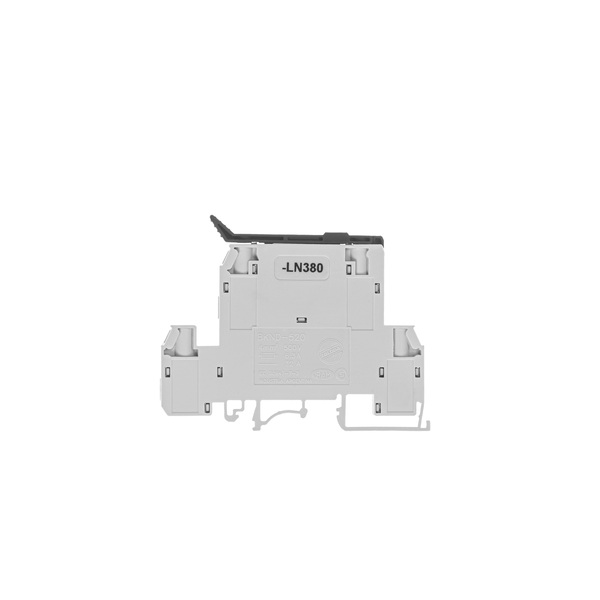

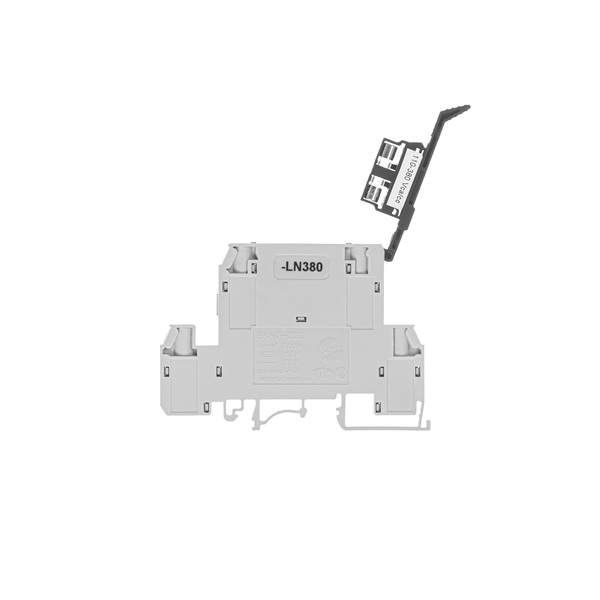

Descripción

Características Generales

Dimensiones

• Largo: 90 mm
• Alto (Apertura total): 72 mm
• Espesor: 8,2 mm

Material elemento de apriete: Acero con tratamiento de cincado, pasivado cromatizado trivalente

Material elemento conductor: Cobre estañado

Material elemento de ajuste /seccionador: Fusible tamaño 5x20mm

Material cuerpo aislante: Poliamida 6.6

Color: Gris RAL7035

Especificaciones Técnicas

Tipo de conexión: Tornillo

Tipo de fijación: Riel DÍN NS-35

Sección de conductor flexible: 4mm²

Sección de conductor rígido: 6mm²

Tensión nominal: 110-380VCA/VCC

Corriente nominal: 6,3A

Torque: 0,5Nxm

Longitud del cable a pelar: 12mm

En Conformidad con: IEC 60947-7-1

Condiciones de temperatura:

• Temperatura de montaje:                                            -5ºC    +40ºC
• Temperatura permanente de trabajo:                       -25ºC +110ºC (con ΔT incluido)
• Temperatura de actuación:                                         -5ºC    +60ºC (para aparatos seccionadores)
• Temperatura de transporte y almacenamiento:     -25ºC    +55ºC

Condiciones de Humedad relativa ambiente (Hr):

• Menor a 50% de Hr a 40ºC
• De 51% hasta 90% de Hr a 20ºC

Altitud máxima: 2000 mts sobre el nivel del mar.

Accesorios

Tapa: NA

Separador: espesor 2,5 mm, amarillo SE2 – espesor 1 mm, amarillo SE2-D – espesor 1 mm, gris SE2-D-GR

Puente fijo: P-10-08/BKND-520 (piso superior) JSSB-10-08/BPN (piso inferior)

Unión de puentes: P-02-08/BKNP (piso superior) U-JSSB-08/BPN (piso inferior)

Toma de prueba hembra: PSB3/10/4 (solo para piso inferior)

Punta de prueba: MPS (solo para piso inferior)

Puente de cortocircuito o Elemento conductor: NA

Numerador: Serie IBC

Extremo: EKN2
