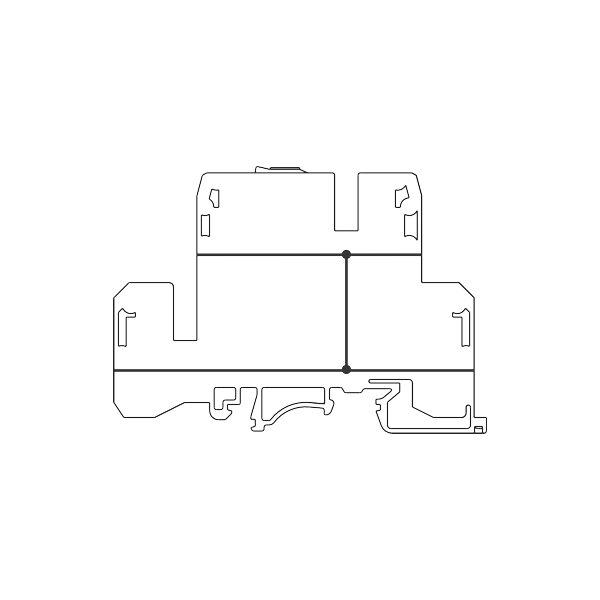

Borne doble piso seccionable a cuchilla puenteado entre ambos pisos
BDN-C/P
092.002
Descripción
Características Generales
Dimensiones
- Largo: 85 mm
- Alto (apertura total): 70 mm
- Espesor: 6,2 mm
Material elemento de apriete: acero con tratamiento de cincado, pasivado cromatizado trivalente
Material elemento conductor: cobre estañado
Material del cuerpo aislante: poliamida 6.6
Color: negro
Especificaciones Técnicas
Tipo de conexión: tornillo
Tipo de anclaje: Riel DIN simétrico NS-35
Sección de conductor flexible: 4 mm2
Sección conductor rígido: 6 mm2
Tensión nominal: 400 VCA
Corriente: 10 A
Torque: 0,5 Nxm
Longitud del cable a pelar: 9 mm
En conformidad con: IEC 60947-7-1
Condiciones de temperatura:
- Temperatura de montaje: -5ºC +40ºC
- Temperatura permanente de trabajo: -25ºC +110ºC (con ΔT incluido)
- Temperatura de actuación: -5ºC +60ºC (para aparatos seccionadores)
- Temperatura de transporte y almacenamiento: -25ºC +55ºC
Condiciones de Humedad relativa ambiente (Hr):
- Menor a 50% de Hr a 40ºC
- De 51% hasta 90% de Hr a 20ºC
Altitud máxima: 2000 mts sobre el nivel del mar.
Accesorios
Separador: espesor 2,5 mm, amarillo SE2 – espesor 1 mm, amarillo SE2-D – espesor 1 mm, gris SE2-D-GR
Puente fijo: P-10-06/BDN-MB (solo para piso inferior)
Puente seccionable: SBN (solo para piso inferior)
Unión de puentes: U-JSSBN (solo para piso inferior)
Toma de prueba hembra: PSB3/10/4 (solo para piso inferior)
Punta de prueba: MPS (solo para piso inferior)
Numerador: Serie IBC
Extremo: EKN2
Destornillador: DES-04
