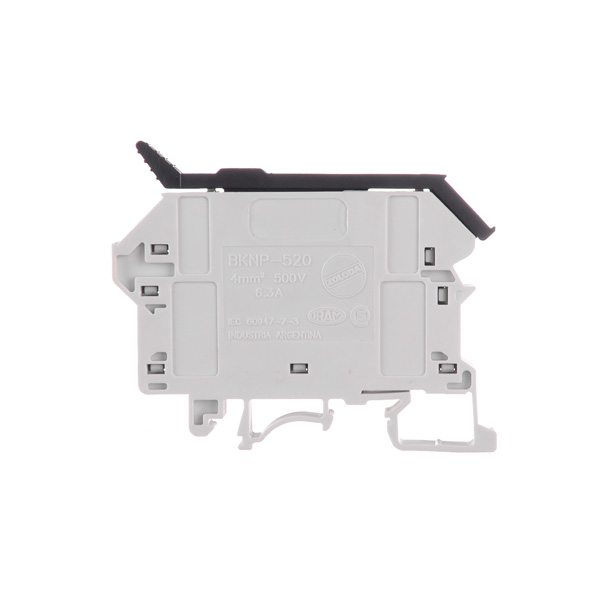

Borne portafusible a tornillo para fusible de 5 x 20 mm
BKNP-520
081.513
Description
Características Generales
Dimensiones
- Largo: 70 mm

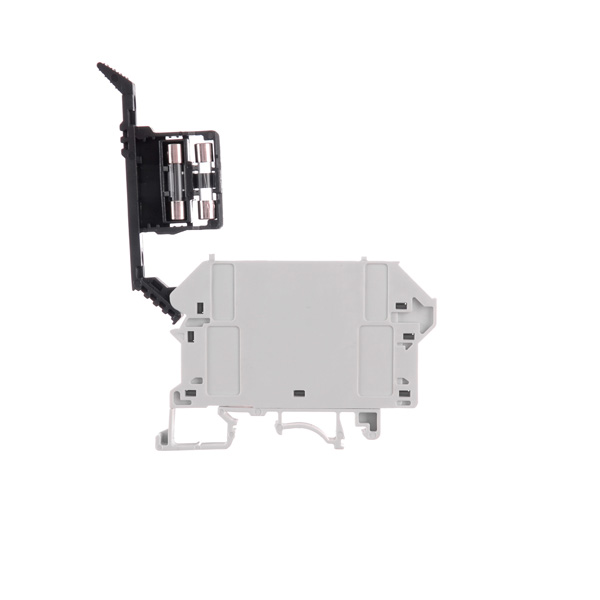

- Alto (Apertura total): 105 mm
- Espesor: 8,2 mm
Material elemento de apriete: acero con tratamiento de cincado, pasivado cromatizado trivalente
Material elemento conductor: cobre estañado
Material del cuerpo aislante: poliamida 6.6
Color: gris RAL7035
Especificaciones Técnicas
Tipo de conexión: tornillo
Tipo de anclaje: Riel DIN simétrico NS-35
Sección de conductor flexible: 4 mm2
Sección conductor rígido: 6 mm2
Tensión nominal: 500 VCA
Corriente: 6,3 A
Torque: 0,5 Nxm
Longitud del cable a pelar: 11 mm
En conformidad con: IEC 60947-7-3
Condiciones de temperatura:
- Temperatura de montaje: -5ºC +40ºC
- Temperatura permanente de trabajo: -25ºC +110ºC (con ΔT incluido)
- Temperatura de actuación: -5ºC +60ºC (para aparatos seccionadores)
- Temperatura de transporte y almacenamiento: -25ºC +55ºC
Condiciones de Humedad relativa ambiente (Hr):
- Menor a 50% de Hr a 40ºC
- De 51% hasta 90% de Hr a 20ºC
Altitud máxima: 2000 mts sobre el nivel del mar.
Accesorios
Separador: espesor 2,5 mm, amarillo SE2 – espesor 1 mm, amarillo SE2-D – espesor 1 mm, gris SE2-D-GR
Puente fijo: P-10-08/BKNP
Unión de puentes: P-02-08/BKNP
Numerador: Serie IBC, IB
Extremo: EKN1
Destornillador: DES-04
