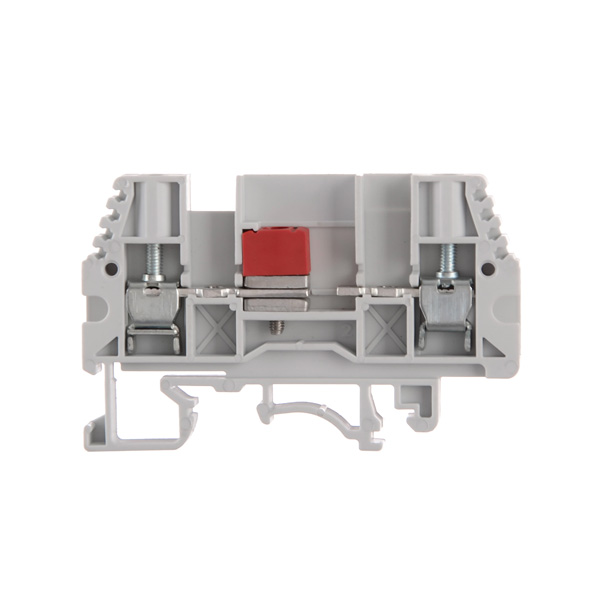

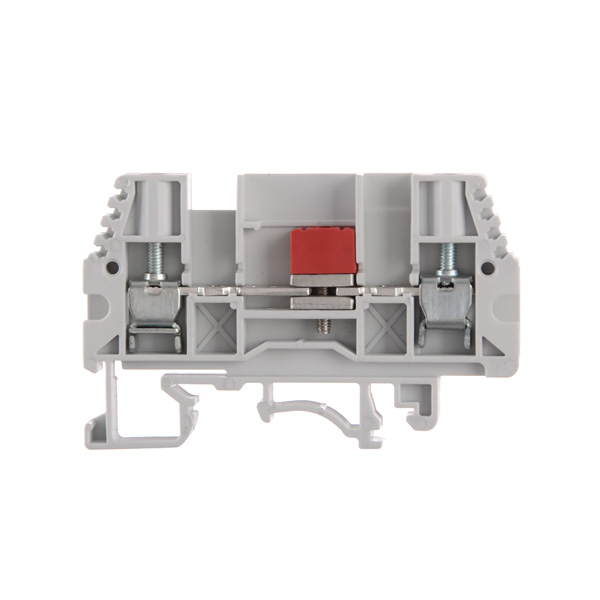

Borne seccionable a corredera para conductor de 4 mm²
BPSN-04-CR
080.051
Descripción
Características Generales
Dimensiones
- Largo: 68 mm
- Alto: 38 mm
- Espesor: 6,2 mm
Material elemento de apriete: acero con tratamiento de cincado, pasivado cromatizado trivalente
Material elemento conductor: cobre estañado
Material del cuerpo aislante: poliamida 6.6
Color: gris RAL7035
Especificaciones Técnicas
Material elemento de apriete: acero con tratamiento de cincado, pasivado cromatizado trivalente
Material elemento conductor: cobre estañado
Material del cuerpo aislante: poliamida 6.6
Color: gris RAL7035
Tipo de conexión: tornillo
Tipo de anclaje: Riel DIN simétrico NS-35
Sección de conductor flexible: 4 mm2
Sección conductor rígido: 6 mm2
Tensión nominal: 500 VCA
Corriente: 32 A
Torque: morseto 5 Nxm – seccionador 5 Nxm
Longitud del cable a pelar: 10 mm
En conformidad con: IEC 60947-7-1
Condiciones de temperatura:
- Temperatura de montaje: -5ºC +40ºC
- Temperatura permanente de trabajo: -25ºC +110ºC (con ΔT incluido)
- Temperatura de actuación: -5ºC +60ºC (para aparatos seccionadores)
- Temperatura de transporte y almacenamiento: -25ºC +55ºC
Condiciones de Humedad relativa ambiente (Hr):
- Menor a 50% de Hr a 40ºC
- De 51% hasta 90% de Hr a 20ºC
Altitud máxima: 2000 mts sobre el nivel del mar.
Accesorios
Tapa: D-BPSN-04-CR
Separador: espesor 2,5 mm, amarillo SE2 – espesor 1 mm, amarillo SE2-D – espesor 1 mm, gris SE2-D-GR
Puente fijo: JSSB-10-06/BPN
Puente seccionable: SB-02-06/BPN
Unión de puentes: U-JSSB-06/BPN
Toma de prueba hembra: PSB/3/10/4
Punta de prueba: MPS
Numerador: Serie IBC, IB
Extremo: EKN1
Destornillador: DES-04
