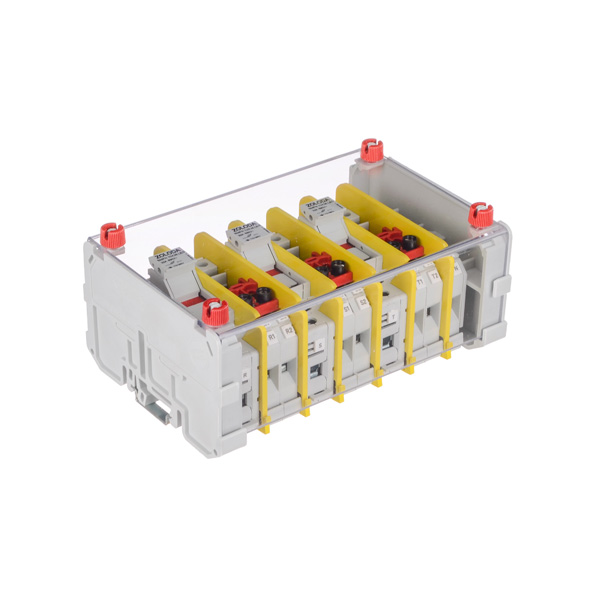

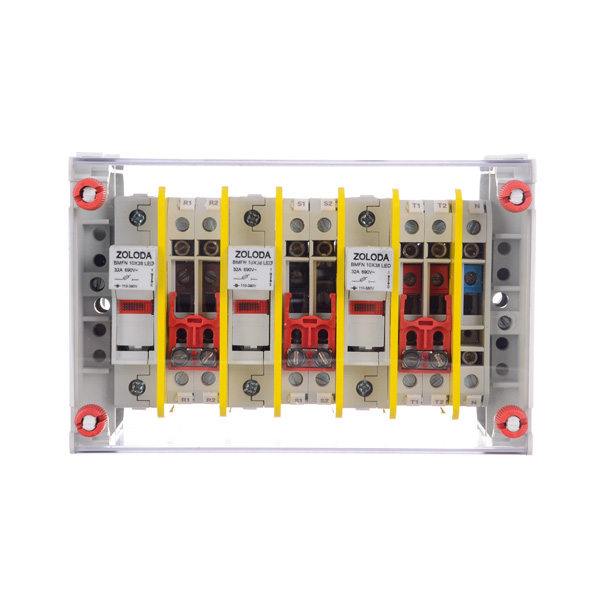

Descripción

Características Generales

Dimensiones

• Largo: 114 mm
• Alto: 78 mm
• Espesor: 172 mm

Tipo de conexión: tornillo

Sección de conductor flexible: 1,5 a 10 mm²

Material del elemento de apriete: acero con tratamiento cincado, pasivado cromatizado trivalente

Material del elemento conductor: cobre estañado

Material del cuerpo aislante: poliamida 6.6 y tapa de policarbonato cristal

Color: gris RAL 7035 y tapa transparente

En conformidad con: IEC  60947-7-1

Especificaciones Técnicas

Tensión de servicio: 500 VCA

Corriente nominal: 57 A

Tensión de ensayo: 2000 V

Rango de temperatura de trabajo: -5 °C a +50 °C

Torque morseto / seccionador: 1,2/0,8 Nxm
