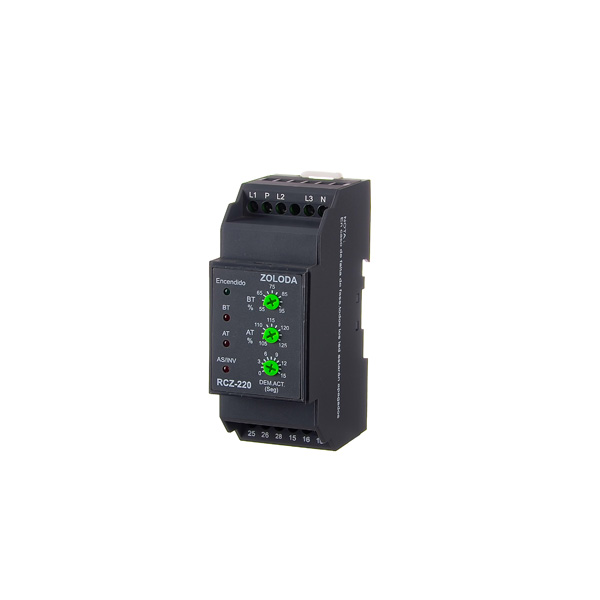

Descripción

Características Generales

Dimensiones

• Largo: 90 mm
• Alto: 60 mm
• Espesor: 36 mm

Tipo de anclaje: Riel DIN simétrico NS-35

Tensión de entrada: 1 fase 220 VCA o 3 fases 220 VCA con neutro

Indicación visual: encendido, baja tensión, alta tensión, asimetría, inversión

Salidas: 2 inv 5 A/250 VCA/28 VCC

Temperatura de operación: -15 a 55° C

Humedad relativa: 0,95

Grado de protección: IP-20

Sección máxima de cable: 3,3 mm²

Torque: 0,54 Nxm

Material envolvente: UL94-V0 autoextinguible

Conexión de neutro: necesaria

Rango de tensión de entrada: -45 % a 27 % de la nominal

Frecuencia: 47 a 63 Hz

En conformidad con: IEC 61000-3-2/4-2/4-3/4-4/4-5/4-6/4-11; CSPR 14-1; IEC 6100-3-3; IEC 60947-5/5-1; UL 508

Funciones

– Corte por baja tensión, de 55 % a 95 % de la nominal

– Corte por alta tensión, de 105 % a 125 % de la nominal

– Corte por asimetría de 10 %

– Corte por inversión de fases

Precisión de ajuste: +/- 5 % a fondo de escala

Accesorios

Separador:  SE2-D (amarillo). SE2-D-GR

Puente: entrada L1-P: P-02-05/BKNC

Destornillador: DES-03

Descargas

CAD 2D

CAD 3D

Catálogo – Relés de control

Instructivos

El instructivo estará disponible en breve.
